I carrelli di trasporto della serie ECO-Skate® XL (NY) sono carat­te­rizzati da quanto segue:

  • Timone e biella
    I carrelli di trasporto della serie XL sono forniti di serie con un timone e delle bielle. Il timone ha un occhio di traino e le robuste barre di colle­ga­mento sono fatte di robusto tubo quadrato galva­nizzato. Lunghezze speciali sono dispo­nibili su richiesta.
  • Cusci­netto indivi­duale
    I cusci­netti indivi­duali di ogni rullo sui carrelli di trasporto XL impedi­scono all’asse di piegarsi in caso di sovrac­carico di breve durata.
  • Combi­nabile
    Le serie XL possono essere combinate tra loro e con i carrelli delle serie XL (PU), BALANCE, DUO XL e ROTO XL. Questi hanno la stessa altezza di instal­la­zione e la capacità di carico totale è la somma dei carichi indivi­duali.
  • Ruote in nylon di alta qualità
    Di serie su tutti gli ECO-Skate® XL (NY). Sono fatti di materiale solido e non sono stampati a iniezione. Questo li rende parti­co­lar­mente pregiati e resistenti all’a­bra­sione. Le capacità di carico molto elevate che ne derivano non possono essere raggiunte con ruote fatte di tubi di nylon conven­zionali. Le ruote in nylon HTS possono essere riordinate anche singo­lar­mente.

HTS offre soluzioni speciali su misura per i clienti quando il programma di serie non è adatto per appli­ca­zioni speciali.

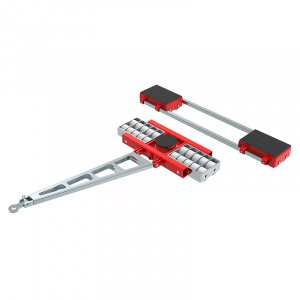

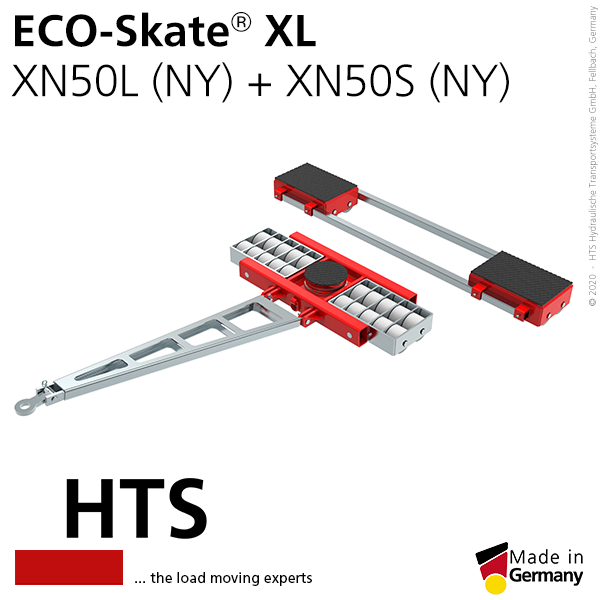

Transportfahrwerk ECO-Skate XL NY - XN50L (NY) + XN50S (NY) Set

XN50L (NY) + XN50S (NY) Set

Max. Capacity
100000 kg

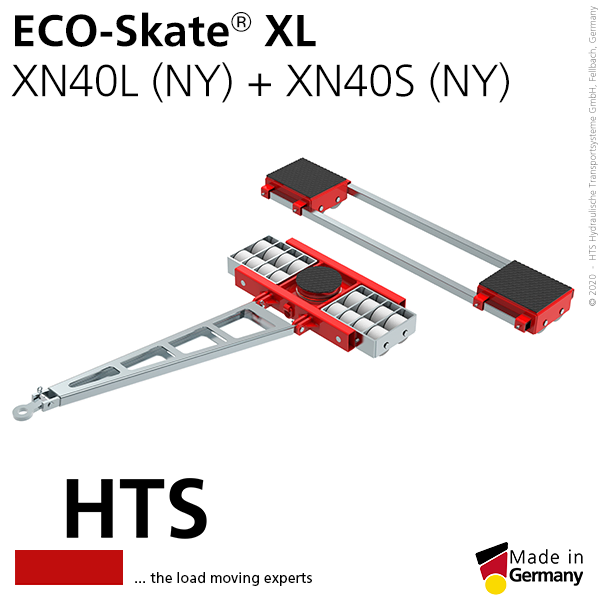

XN40L (NY) + XN40S (NY) Set

Max. Capacity
80000 kg

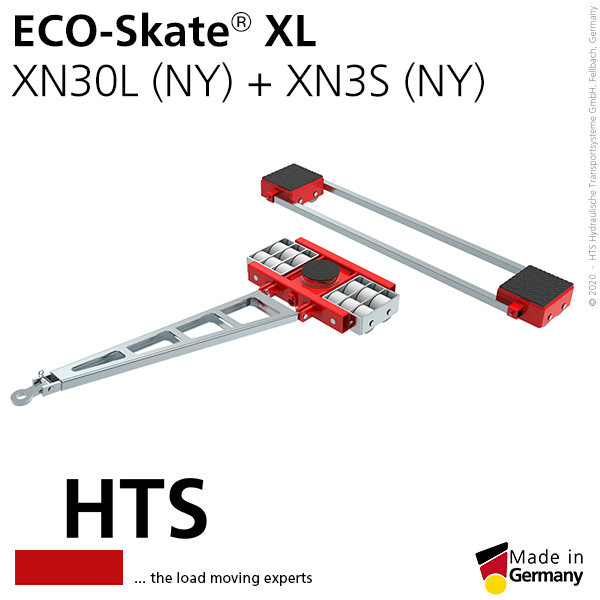

ECO-Skate-XL-XN30L-NY-XN30S-NY-Set

XN30L (NY) + XN30S (NY) Set

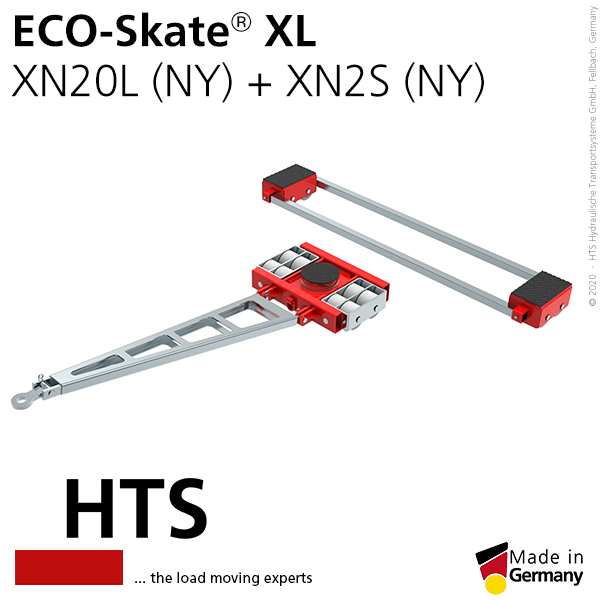

ECO-Skate-XL-XN20L-NY-XN20S-NY-Set

XN20L (NY) + XN20S (NY) Set

Max. Capacity
40000 kg

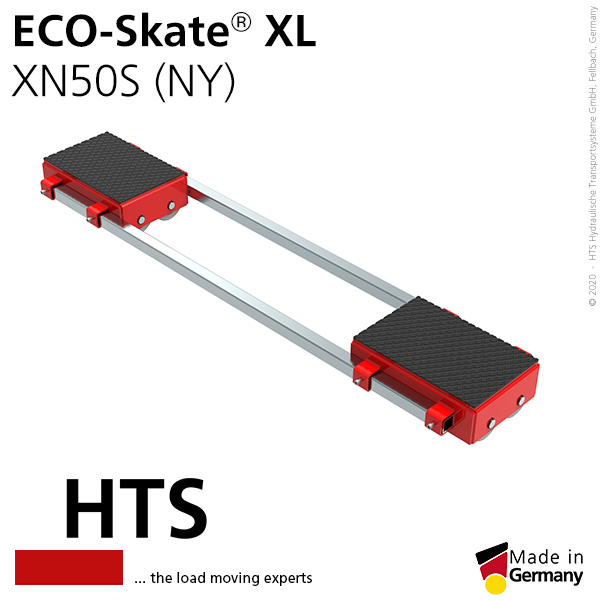

ECO-Skate-XL-XN50S-NY

XN50S (NY)

Article Number
10.500.03.20
Load Areas x Max. Capacity
2 x 25000 kg
Wheels
2 x 10 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 480) mm
Adjustability
550 – 1650 mm
Dimensions: Length x Width x Height
456 x 507 x 180 mm
Weight
174 kg

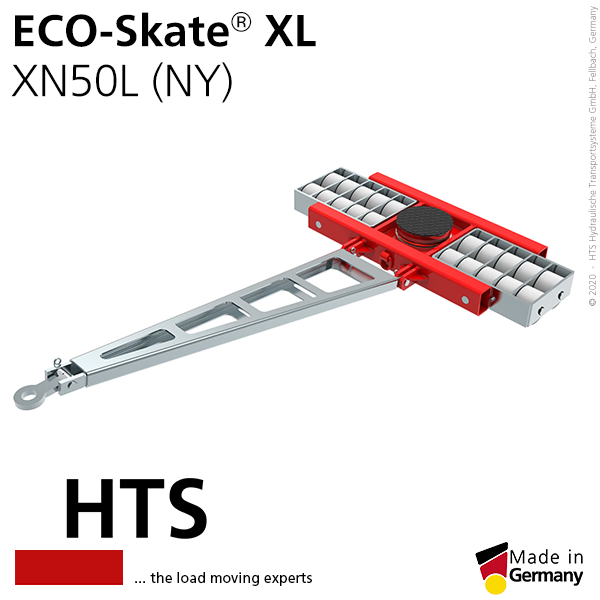

XN50L (NY)

Article Number
10.500.03.10
Max. Capacity
50000 kg
Wheels
20 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
607 x 1335 x 180 mm
Weight
214 kg

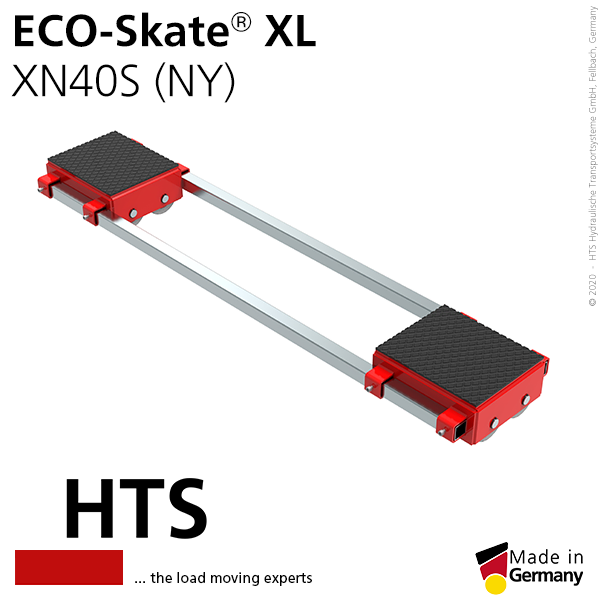

XN40S (NY)

Article Number
10.400.03.20
Load Areas x Max. Capacity
2 x 20000 kg
Wheels
2 x 8 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 382) mm
Adjustability
420 – 1660 mm
Dimensions: Length x Width x Height
456 x 410 x 180 mm
Weight
135 kg

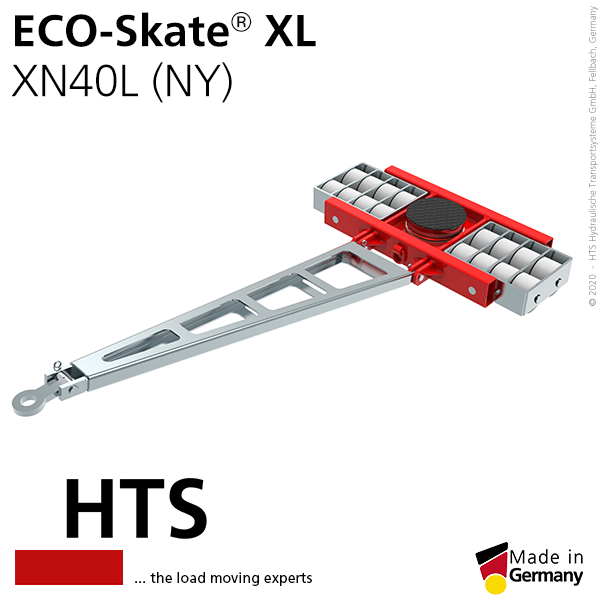

XN40L (NY)

Article Number
10.400.03.10
Max. Capacity
40000 kg
Wheels
16 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 1138 x 180 mm
Weight
182 kg

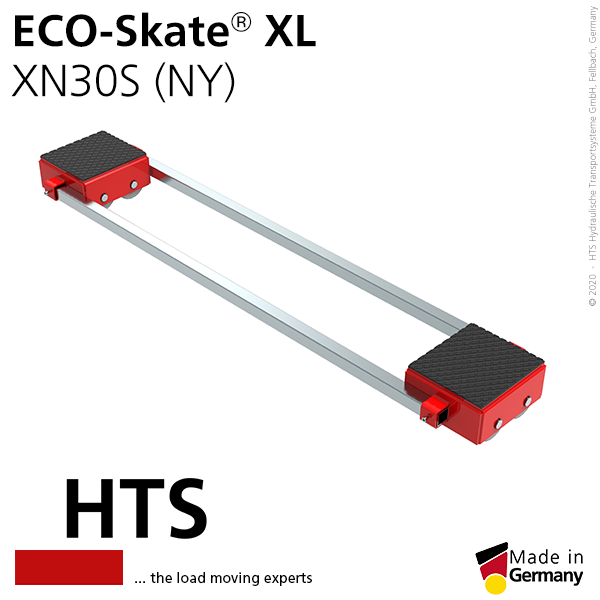

ECO-Skate-XL-XN30S-NY-174px

XN30S (NY)

Article Number
10.300.03.20
Load Areas x Max. Capacity
2 x 15000 kg
Wheels
2 x 6 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 285) mm
Adjustability
320 – 1940 mm
Dimensions: Length x Width x Height
456 x 313 x 180 mm
Weight
108 kg

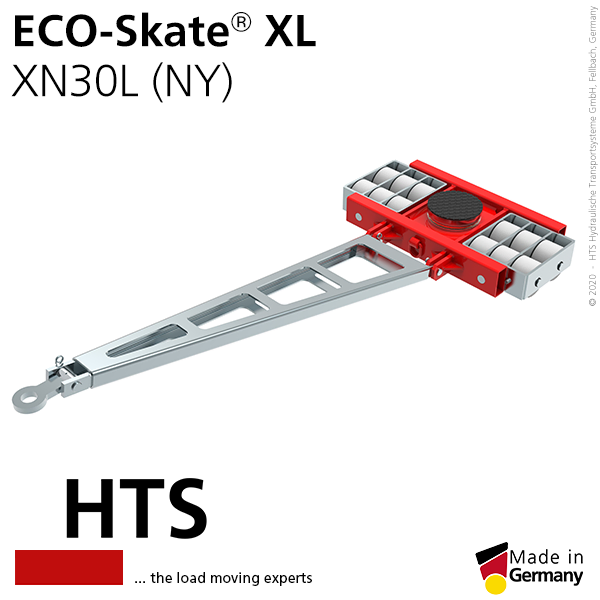

ECO-Skate-XL-XN30L-NY-174px

XN30L (NY)

Article Number
10.300.03.10
Max. Capacity
30000 kg
Wheels
12 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 931 x 180 mm
Weight
149 kg

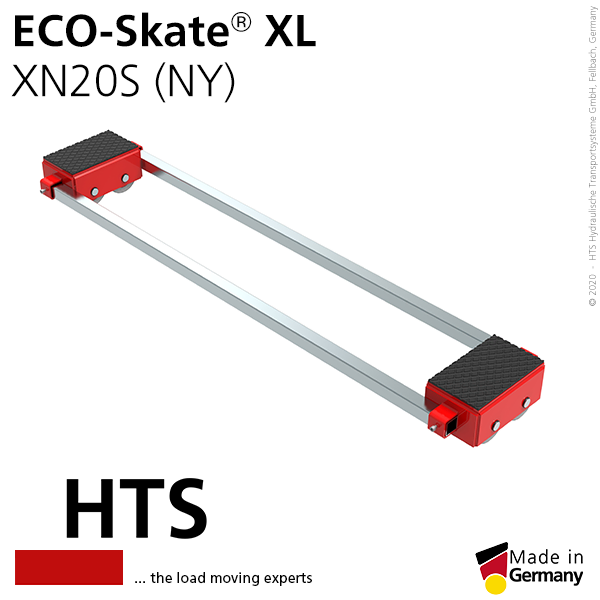

XN20S (NY)

Article Number
10.200.03.20
Load Areas x Max. Capacity
2 x 10000 kg
Wheels
2 x 4 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 188) mm
Adjustability
220 – 1940 mm
Dimensions: Length x Width x Height
456 x 216 x 180 mm
Weight
81 kg

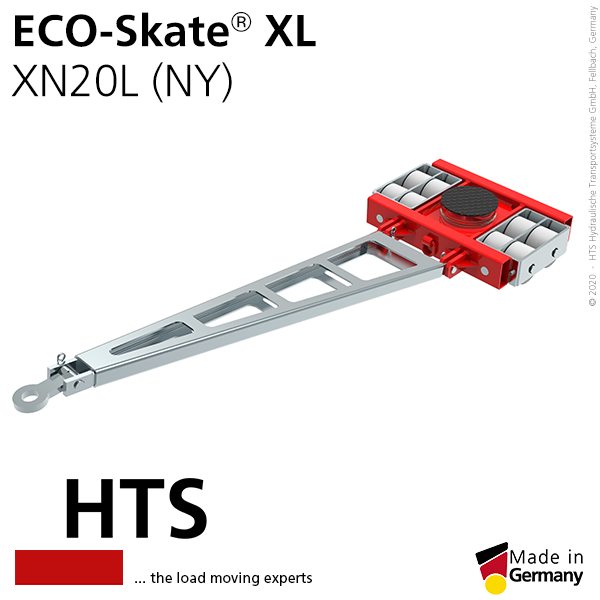

XN20L (NY)

Article Number
10.200.03.10
Max. Capacity
20000 kg
Wheels
8 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
568 x 724 x 180 mm
Weight
127 kg
